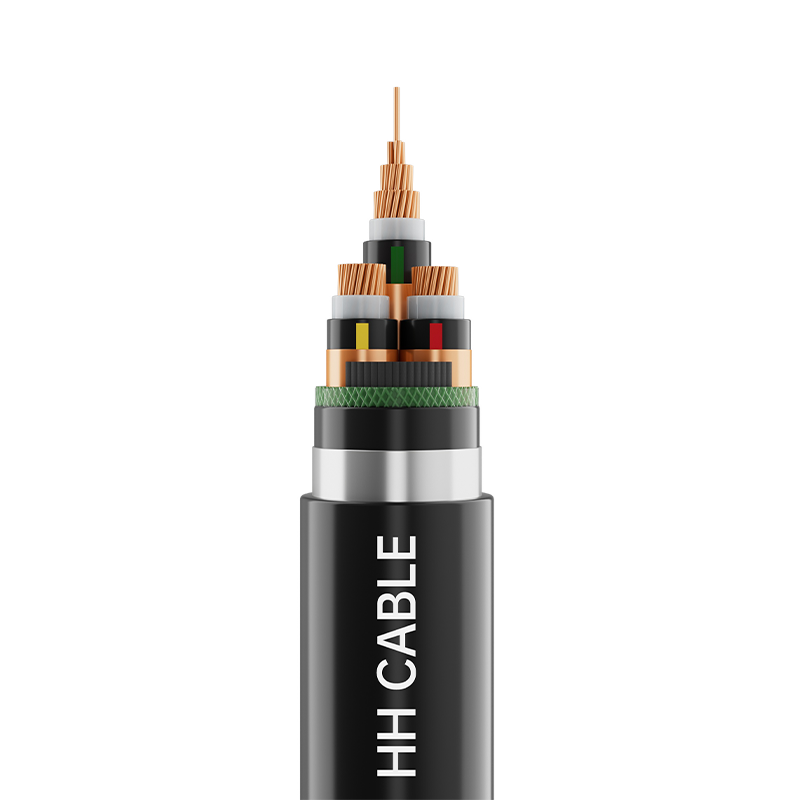

10kV cabo distribuidor de corrente isolado XLPE para a engenharia de sistema de fonte de alimentação do bonde

Nome do produto: Cabo de alimentação isolado em XLPE de 10kV para engenharia de sistema de alimentação de bonde

1-Padrões de implementação

Q/320282DJD003-2021

Modelo de 2 produtos

YG-WDZ-YJE23

Nível de 3 tensões

8,7/10

4-Especificações do produto

Número de núcleos

Especificação

3

50mm2 ~400mm2

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor de cobre compactado redondo

Maestro shielding

Material semicondutor reticulado

Isolamento

Material de isolamento de polietileno reticulado

Isolamento shielding

Material semicondutor reticulado

Blindagem metálica

Envolvimento de fita de cobre, fibra óptica de monitoramento de temperatura pode ser adicionada de acordo com as necessidades

Preenchimento

Tiras de enchimento em forma de leque de polipropileno não higroscópico ou

Corda de enchimento reticulada de polipropileno não higroscópico

Fita para enrolar cabos

Fita de baixa emissão de fumaça e zero halogênio

Manga de isolamento

Material de revestimento de poliolefina com baixo teor de fumaça e livre de halogênio

Armadura

tira de aço galvanizado

Bainha externa

125 ℃ material de bainha de poliolefina reticulada, retardador de chama e baixo teor de fumaça, livre de halogênio

Identificação do núcleo de 6 fios

Identificação com fita amarela, verde, vermelha ou identificação impressa com 1, 2, 3 números brancos ou conforme necessidade do cliente

7-Cor da bainha

Preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B retardador de chama, baixo teor de fumaça e livre de halogênio, à prova de cupins, à prova de roedores, resistente a UV, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é de 90°C.

9.2 Durante curto-circuito (duração não superior a 5 segundos), a temperatura máxima permitida do condutor do cabo é de 250°C.

9.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.4 Raio de curvatura mínimo para instalação de cabos:

Não menos que 20 vezes o diâmetro externo do cabo.

9.5 Este cabo é amplamente utilizado em projetos de sistemas de alimentação de bondes. Como componente principal que conecta o sistema de fornecimento de energia às operações do bonde, seu uso percorre todo o processo de transmissão de energia, controle de sinal, garantia de segurança e operação estável do sistema. Ele também leva em consideração a alta condutividade, resistência ao calor, capacidade anti-interferência e adaptabilidade ambiental para garantir a operação eficiente e segura dos bondes, fornecendo suporte de "vasos sanguíneos" mais confiável para o trânsito ferroviário urbano.
