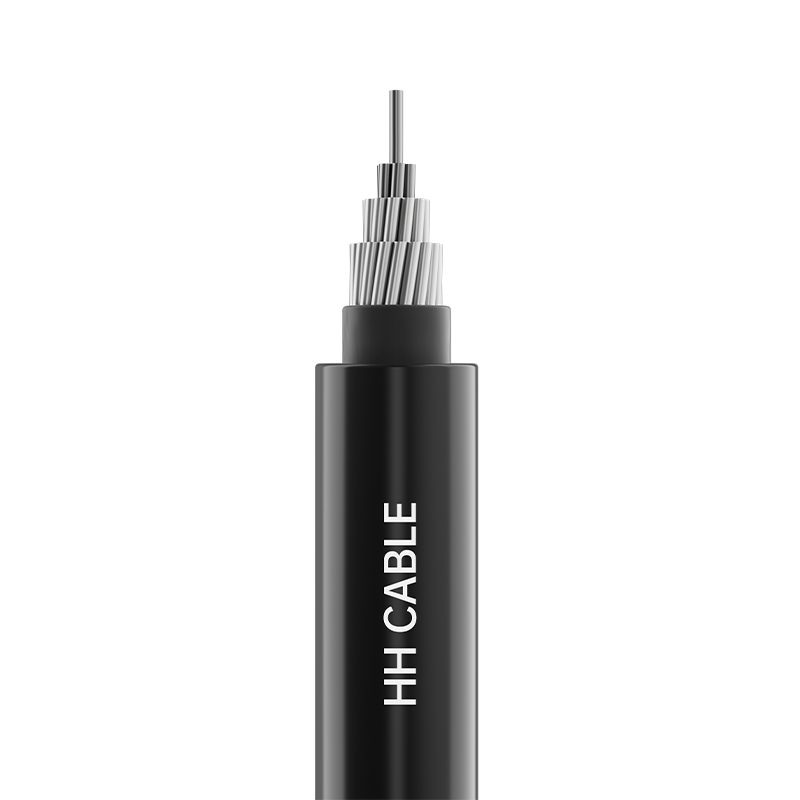

20kV e abaixo do núcleo de aço com núcleo de alumínio reforçado (núcleo de liga de alumínio) cabo isolado aéreo

Nome do produto: 20kV e abaixo do núcleo de aço reforçado com núcleo de alumínio (núcleo de liga de alumínio) cabo isolado aéreo

1-Padrões de implementação

Q/320282DJD002-2021, Q/320282DJD007-2025

Modelo de 2 produtos

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, etc.

3- Nível de tensão

1kV, 10kV, 20kV

4-Especificações do produto

Número de núcleos

Especificações (alumínio/aço)

1

10/2 mm 2 ~400/95 mm 2

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

condutor

Condutor redondo reforçado com núcleo de aço comprimido (alumínio ou liga de alumínio)

Blindagem do condutor (se houver)

Materiais semicondutores reticulados ou não reticulados

isolamento

Material de isolamento de polietileno de alta densidade ou polietileno reticulado resistente às intempéries

6-Identificação do isolamento

Identificação da coloração do isolamento:

A cor do isolamento é preta ou conforme a necessidade do cliente.

7-Requisitos especiais de desempenho

Resistência às intempéries, resistência aos raios UV, resistência à tração, etc.

8- Características de aplicação do cabo

8.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal:

Polietileno comum, cloreto de polivinila: 70 ℃; polietileno de alta densidade: 75 ℃; polietileno reticulado: 90 ℃.

8.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é: polietileno comum, cloreto de polivinila: 130°C; isolamento de polietileno de alta densidade: 150°C; isolamento de polietileno reticulado: 250 ℃.

8.3 A temperatura de instalação do cabo não deve ser inferior a -20°C

8.4 Raio de curvatura mínimo para instalação de cabos:

Não menos que 20 vezes o diâmetro externo do cabo.

8.5 Cabos com isolamento aéreo de alumínio reforçado com aço (liga de alumínio) de até 20 kV são amplamente utilizados na construção e atualização de redes elétricas rurais, especialmente em sistemas de fornecimento de energia de longo alcance em áreas montanhosas. Comparados aos condutores de alumínio puro, eles oferecem maior resistência à ruptura e melhores características de curvatura, aumentando a capacidade de transmissão sem alterar as cargas da torre. O número de torres pode ser reduzido de acordo com a particularidade das áreas montanhosas ou rios para obter fornecimento de energia em grande vão.
