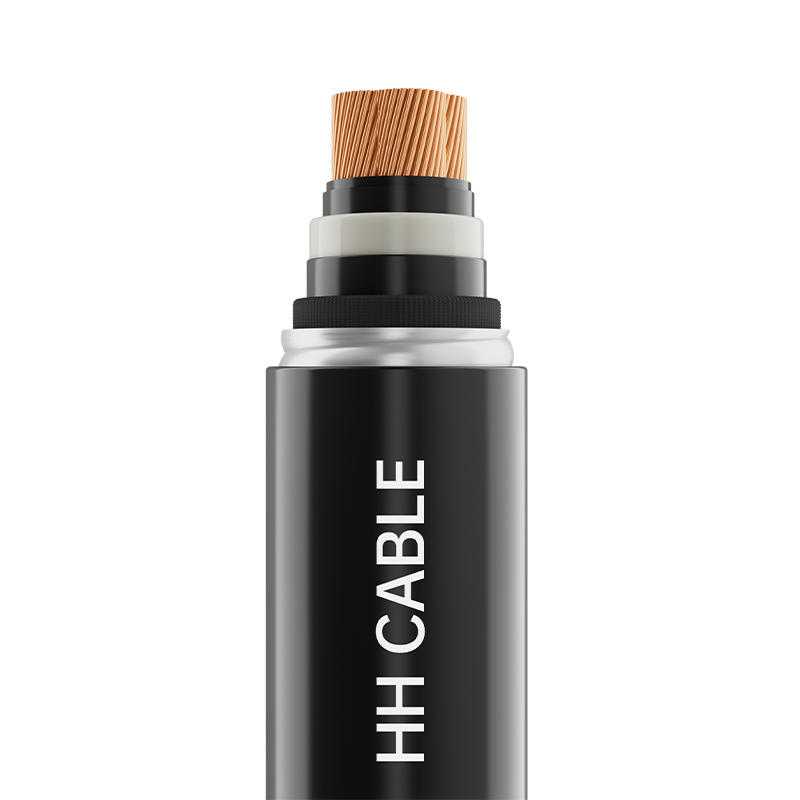

Cabo de alimentação isolado em polietileno reticulado 66-110kV

Nome do produto: cabo de alimentação isolado em polietileno reticulado 66-110kV

1-Padrões de implementação

GB/T11017.2-2024

Modelo de 2 produtos

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, etc.

Nível de 3 tensões

38/66kV, 50/66kV, 64/110kV

4-Especificações do produto

240mm2 ~2000mm2

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutores redondos compactados ou divididos (cobre ou alumínio)

Maestro shielding

Fita de embrulho semicondutora Tetoron, material semicondutor reticulado ultra-suave

Isolamento

Material de isolamento de polietileno reticulado ultralimpo

Isolamento shielding

Material semicondutor reticulado ultra-suave

Camada tampão

Fita tampão semicondutora ou fita tampão semicondutora de bloqueio de água

Manga de metal ou escudo de metal

Manga de alumínio corrugado ou manga de alumínio lisa ou enrolamento esparso de fio de cobre; Além disso, a fibra óptica de monitoramento de temperatura pode ser adicionada de acordo com as necessidades

Camada anticorrosiva

Asfalto ou adesivo hot melt ou tinta asfáltica

Bainha externa não metálica

Isolamento grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Camada condutora da bainha externa

Revestimento de grafite ou material semicondutor extrudado

6-Cor da bainha

Preto ou vermelho ou conforme a necessidade do cliente

7-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, baixo teor de fumaça e livre de halogênio, à prova de cupins, à prova de roedores, resistente a UV, etc.

8- Características de aplicação do cabo

8.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é de 90°C.

8.2 Durante curto-circuito (duração não superior a 5 segundos), a temperatura máxima permitida do condutor do cabo é de 250°C.

8.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

8.4 Raio de curvatura mínimo para instalação de cabos:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 20 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 15 vezes o diâmetro externo do cabo.

8.5Os cabos são amplamente utilizados em sistemas de transmissão e distribuição de energia, incluindo redes de distribuição de energia urbana e fontes de energia industriais. Eles são adequados para instalação fixa, instalações externas e internas, instalações enterradas diretas, dutos de cabos, valas de cabos e túneis, e podem suportar pressão moderada. Dependendo do modelo, os cabos oferecem resistência radial à água ou resistência radial e longitudinal à água
