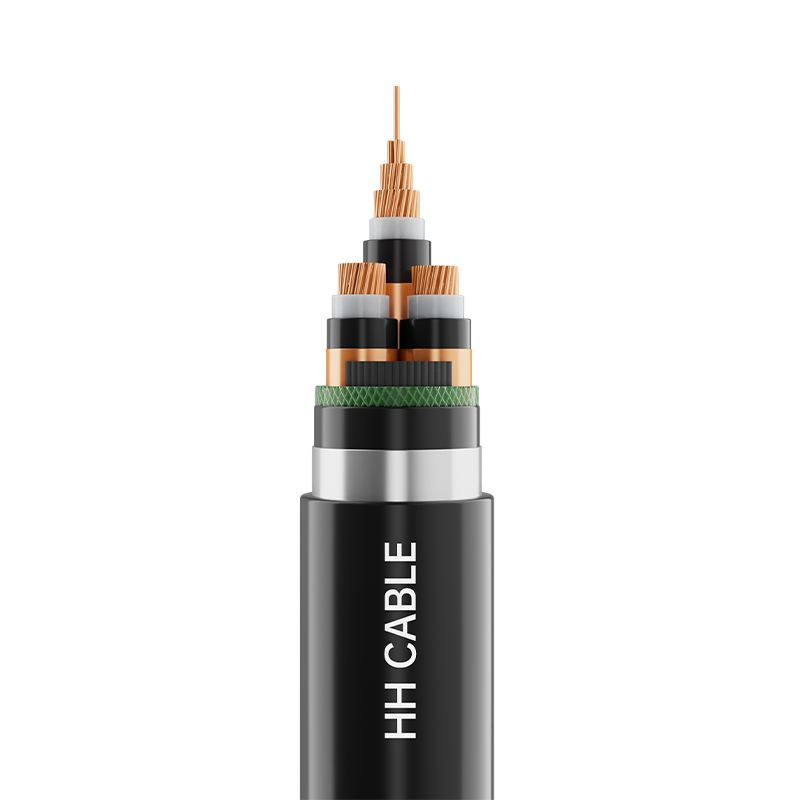

Cabo de alimentação isolado em polietileno reticulado 6-35kV

Nome do produto: cabo de alimentação isolado em polietileno reticulado de 6-35kV

1-Padrões de implementação

GB/T2706.2~3-2020

Modelo de 2 produtos

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, etc.

3- Especificações de Tensão

Nível de tensão

Número de núcleos

Especificação

Condutor de cobre

Condutor de alumínio ou liga de alumínio

3,6/6kV

6/6 (10) kV

8,7/10(15)kV

12/20kV

3

25mm2 ~630mm2

25mm2 ~630mm2

1

25mm2 ~800mm2

25mm2 ~800mm2

18/20（30）kV

3

35mm2 ~630mm2

35mm2 ~630mm2

1

35mm2 ~800mm2

35mm2 ~800mm2

21/35kV

26/35kV

3

50mm2 ~630mm2

50mm2 ~630mm2

1

50mm2 ~800mm2

50mm2 ~800mm2

4- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor redondo compactado (cobre ou alumínio ou liga de alumínio)

Maestro shielding

Material semicondutor reticulado

Isolamento

Material de isolamento de polietileno reticulado

Isolamento shielding

Material semicondutor reticulado

Blindagem metálica

Envolvimento de fita de cobre ou enrolamento esparso de fio de cobre; Além disso, a fibra óptica de monitoramento de temperatura pode ser adicionada de acordo com as necessidades

Preenchimento (se houver)

Tiras de enchimento em forma de leque de polipropileno não higroscópico ou

Corda de enchimento reticulada de polipropileno não higroscópico

Fita adesiva para enrolar cabos (se houver)

Fita não tecida ou de polipropileno

Manga de isolamento (se houver)

PVC ou polietileno ou material de bainha retardador de chamas sem halogênio e com baixa emissão de fumaça

Armadura (se houver)

Tira de aço inoxidável ou tira de alumínio ou tira de liga de alumínio ou tira de aço galvanizado ou fio de aço inoxidável ou fio de alumínio ou fio de liga de alumínio ou fio de aço galvanizado

Bainha externa

PVC ou polietileno ou material de bainha retardador de chamas sem halogênio e com baixa emissão de fumaça

Identificação do núcleo de 5 fios

Cabo unipolar: de acordo com a cor natural do isolamento - cor original

Cabo de três núcleos: identificação de fita amarela, verde, vermelha ou identificação impressa de 1, 2, 3 números brancos ou de acordo com a necessidade do cliente

6-Cor da bainha

Preto ou conforme a necessidade do cliente

7-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, baixo teor de fumaça e livre de halogênio, à prova de cupins, à prova de roedores, resistente a UV, resistente à água, etc.

8- Características de aplicação do cabo

8.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é de 90°C.

8.2 Durante curto-circuito (duração não superior a 5 segundos), a temperatura máxima permitida do condutor do cabo é de 250°C.

8.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

8.4 Raio de curvatura mínimo para instalação de cabos

8.4.1 Cabo não blindado unipolar:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 20 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 15 vezes o diâmetro externo do cabo.

8.4.2 Cabo blindado unipolar:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 15 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 12 vezes o diâmetro externo do cabo.

8.4.3 Cabo tripolar não blindado:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 15 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 12 vezes o diâmetro externo do cabo.

8.4.3 Cabo blindado tripolar:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 12 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 10 vezes o diâmetro externo do cabo.

O cabo 8.5 é amplamente utilizado em sistemas de transmissão e distribuição de energia, incluindo redes de distribuição de energia urbana e fontes de alimentação industriais. O cabo é adequado para instalação fixa tanto interna quanto externamente, pode ser enterrado diretamente em tubulações, bandejas de cabos, conduítes e valas para cabos. O cabo blindado de fita metálica pode suportar forças mecânicas, mas não tensão significativa; o cabo blindado pode suportar forças mecânicas e tensões consideráveis; cabo não blindado não pode suportar tensão ou compressão.
