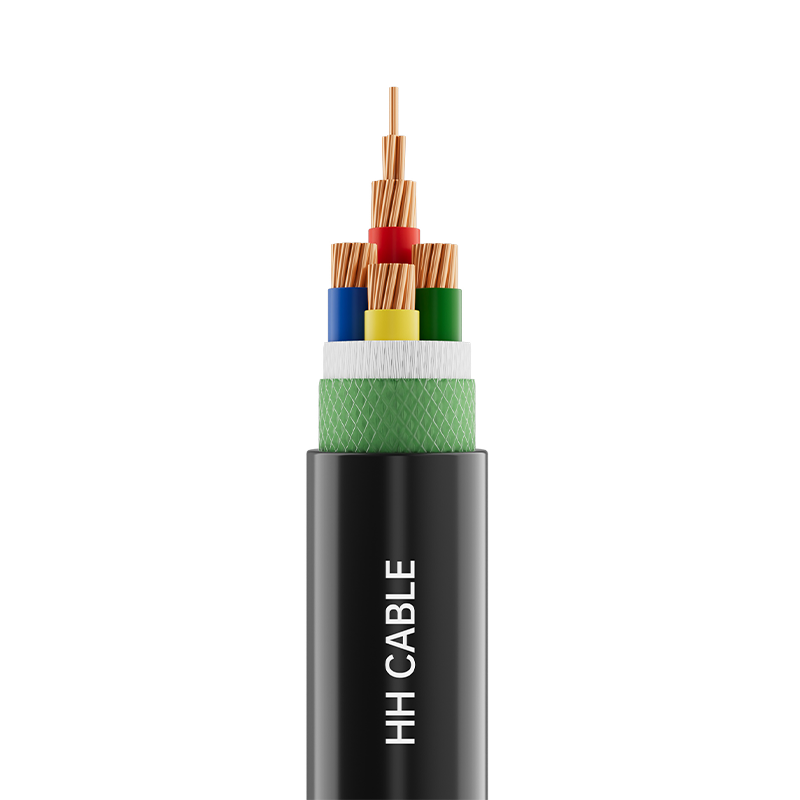

1,8-3kV e abaixo de cabos de alimentação isolados em PVC

Nome do produto: 1,8/3kV e abaixo de cabos de alimentação isolados em PVC

1-Padrões de implementação

GB/T2706.1-2020

Modelo de 2 produtos

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, etc.

3- Nível de tensão

1,8/3kV, 0,6/1kV

4-Especificações do produto

Número de núcleos

Especificação

Condutor de cobre

Condutor de alumínio ou liga de alumínio

1-5

1,5mm2 ~630mm2

1,5mm2 ~630mm2

3 1, 3 2, 4 1

2,5mm2 ~630mm2

6mm2 ~630mm2

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutores redondos compactados ou não compactados (cobre ou alumínio ou liga de alumínio), condutores de cobre - Classe 1, Classe 2, Classe 5; condutores de alumínio - Classe 1, Classe 2

Camada resistente ao fogo (se houver)

Fita de mica

Isolamento

Material de isolamento de PVC

Preenchimento (se houver)

Corda de enchimento reticulada de polipropileno não higroscópico

Fita adesiva para enrolar cabos (se houver)

Fita não tecida ou de polipropileno

Blindagem metálica (se houver)

Envolvimento de fita de cobre ou envoltório de fio de cobre

Bainha interna (se houver)

Fita em relevo de polipropileno ou material de bainha (cloreto de polivinila ou polietileno)

Manga de isolamento (se houver)

Material da bainha de PVC ou polietileno

Armadura (se houver)

Tira de aço inoxidável ou tira de alumínio ou tira de liga de alumínio ou tira de aço galvanizado ou fio de aço inoxidável ou fio de alumínio ou fio de liga de alumínio ou fio de aço galvanizado

Bainha externa

Material da bainha de PVC ou polietileno

Identificação do núcleo de 6 fios

6.1 Identificação da coloração do isolamento:

Cabo de 1 núcleo: cor dupla amarela ou verde ou vermelha ou azul ou verde-amarela ou conforme a necessidade do cliente.

Cabo de 2 núcleos: vermelho, azul; Cabo de 3 núcleos: amarelo, verde, vermelho;

Cabo de 4 núcleos: amarelo, verde, vermelho, azul;

Cabo de 5 núcleos: amarelo, verde, vermelho, azul, cor dupla amarelo-verde ou preto ou conforme a necessidade do cliente;

3 1 cabo central: amarelo, verde, vermelho, azul;

Cabo de 3 2 núcleos: amarelo, verde, vermelho, azul, cor dupla amarelo-verde ou preto ou conforme a necessidade do cliente;

Cabo de 4 1 núcleo: amarelo, verde, vermelho, azul, amarelo-verde de duas cores ou preto ou conforme a necessidade do cliente.

Nota 1: Amarelo, verde e vermelho são usados ​​para o núcleo da linha principal e azul é usado para o núcleo da linha neutra.

6.2 Identificação digital de isolamento de cabo multipolar:

Cabo de 2 núcleos: 0, 1; Cabo de 3 núcleos: 1, 2, 3; Cabo de 4 núcleos: 0, 1, 2, 3;

Cabo de 4 núcleos: 0, 1, 2, 3, 4;

Nota 2: Os números devem ser brancos ou conforme requisitos do cliente, onde 1, 2, 3 são para núcleos principais, 0 é para núcleo neutro e em cabos de 5 núcleos, o número 4 refere-se a condutores para fins especiais (incluindo condutores de aterramento).

7-Cor da bainha

Preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, resistente ao fogo, resistente a cupins, resistente a roedores, resistente a UV, resistente a óleo, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é de 70°C.

9.2 Durante curto-circuito (duração não superior a 5 segundos), a temperatura máxima permitida do condutor do cabo é de 160°C.

9.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.4 Raio de curvatura mínimo para instalação de cabos

9.4.1 Cabo não blindado unipolar:

O raio mínimo de curvatura do cabo durante a instalação não deve ser inferior a 20 vezes o diâmetro externo do cabo.

O raio mínimo de curvatura do cabo após a instalação não deve ser inferior a 15 vezes o diâmetro externo do cabo.

9.4.2 Cabo blindado unipolar:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 15 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 12 vezes o diâmetro externo do cabo.

9.4.3 Cabos multipolares não blindados:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 15 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 12 vezes o diâmetro externo do cabo.

9.4.4 Cabos blindados multicondutores:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 12 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 10 vezes o diâmetro externo do cabo.

O cabo 9,5 é amplamente utilizado em sistemas de distribuição de energia de 0,6/1kV e 1,8/3kV. O cabo é adequado para instalação fixa interna e externa, instalações de enterramento direto, tubulações, bandejas de cabos, conduítes e valas para cabos. O cabo blindado de fita metálica pode suportar forças mecânicas, mas não tensões significativas. O cabo blindado de fio metálico pode suportar forças mecânicas e tensões consideráveis. O cabo não blindado não suporta tensão ou compressão.
