Cabo de alimentação de frequência variável de tensão nominal de 1kV

Nome do produto: Cabo de alimentação de frequência variável de tensão nominal de 1kV

1-Padrões de implementação

Q/320282DJD009-2025

Modelo de 2 produtos

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, etc.

3- Nível de tensão

0,6/1kV

4-Especificações do produto

Número de núcleos

Especificação

Número de núcleos

Especificação

Núcleo da linha principal

Núcleo neutro

Núcleo da linha principal

Núcleo neutro

3 3

4 milímetros 2

1(0,75)mm2

3 3

70mm2

10mm2

6mm2

1,5(1)mm2

95mm2

16mm2

10mm2

2,5(1,5)mm2

120mm2

25mm2

16mm2

4(2,5)mm2

150mm2

35（25）mm2

25mm2

6（4）mm2

185mm2

35mm2

35mm2

6mm2

240mm2

50(35)mm2

50mm2

10mm2

300mm2

50mm2

Número de núcleos

Especificação

3

1,5mm2 ~300mm2

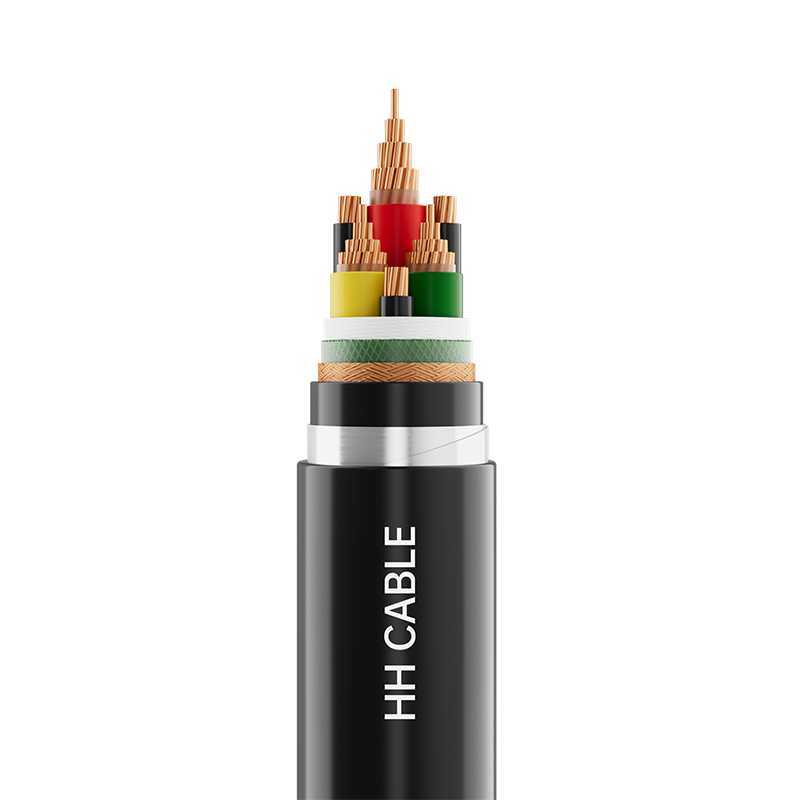

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutores redondos de cobre compactados ou não compactados, condutores de cobre - Classe 1, Classe 2, Classe 5;

Camada resistente ao fogo (se houver)

Fita de mica

Isolamento

Isolamento de cloreto de polivinila, isolamento de polietileno reticulado ou borracha de silicone

Preenchimento

Corda de enchimento de malha de polipropileno não higroscópica

Fita para enrolar cabos

Fita não tecida ou de polipropileno

Blindagem metálica

Trançado de fio de cobre ou fio de cobre enrolado frouxamente ou (fita de cobre ou fita plástica de cobre ou fita plástica de alumínio)

Bainha interna (se houver)

Fita em relevo de polipropileno ou material de bainha (borracha de silicone ou cloreto de polivinila ou polietileno ou retardador de chama com baixo teor de fumaça e livre de halogênio)

Manga de isolamento (se houver)

Cloreto de polivinila ou polietileno ou material de revestimento retardador de chamas com baixo teor de fumaça e isento de halogênio ou borracha de silicone

Armadura (se houver)

Tira de aço galvanizado ou fio de aço galvanizado ou fio de aço galvanizado trançado

Bainha externa

Cloreto de polivinila ou polietileno ou material de revestimento retardador de chamas com baixo teor de fumaça e isento de halogênio ou borracha de silicone

Identificação do núcleo de 6 fios

6.1 Coloração do isolamento ou identificação da faixa colorida:

Cabo de 3 núcleos: amarelo, verde, vermelho ou conforme necessidade do cliente;

3 Cabo de 3 núcleos: 3 núcleos principais: amarelo, verde, vermelho ou conforme a necessidade do cliente, 3 núcleos neutros: amarelo-verde ou preto ou conforme a necessidade do cliente.

Nota: O isolamento de polietileno reticulado pode ser distinguido por faixas coloridas ou pela coloração do isolamento.

6.2 Identificação digital de isolamento de cabo multipolar:

Cabo de 3 núcleos: 1, 2, 3 ou conforme necessidade do cliente;

3 Cabo de 3 núcleos: 3 núcleos principais: 1, 2, 3 ou conforme os requisitos do cliente, 3 núcleos neutros: 0 ou conforme os requisitos do cliente.

7-Cor da bainha

Preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, resistente ao fogo, resistente a cupins, resistente a roedores, resistente a UV, resistente a óleo, resistente ao desgaste, resistente a altas temperaturas, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal:

Isolamento de PVC: 70°C; Isolamento XLPE: 90 ℃; Isolamento de borracha de silicone: 180°C.

9.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é: isolamento de cloreto de polivinila: 160°C; isolamento em polietileno reticulado: 250°C; isolamento de borracha de silicone: 350°C.

9.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.4 Raio de curvatura mínimo para instalação de cabos:

9.4.1 Cabo não blindado unipolar:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 20 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 15 vezes o diâmetro externo do cabo.

9.4.2 Cabo blindado unipolar:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 15 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 12 vezes o diâmetro externo do cabo.

9.4.3 Cabos multipolares não blindados:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 15 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 12 vezes o diâmetro externo do cabo.

9.4.4 Cabos blindados multicondutores:

O raio mínimo de curvatura do cabo durante a instalação: não inferior a 12 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo do cabo após a instalação: não inferior a 10 vezes o diâmetro externo do cabo.

O cabo 9.5 é amplamente utilizado em sistemas de energia que combinam motores de frequência variável de 0,6/1kV e abaixo, alcançando transmissão e controle de energia eficientes e estáveis. Sua excelente blindagem, propriedades anti-interferência e adaptabilidade a altas frequências garantem operação segura e estável de motores de frequência variável em ambientes eletromagnéticos complexos.
