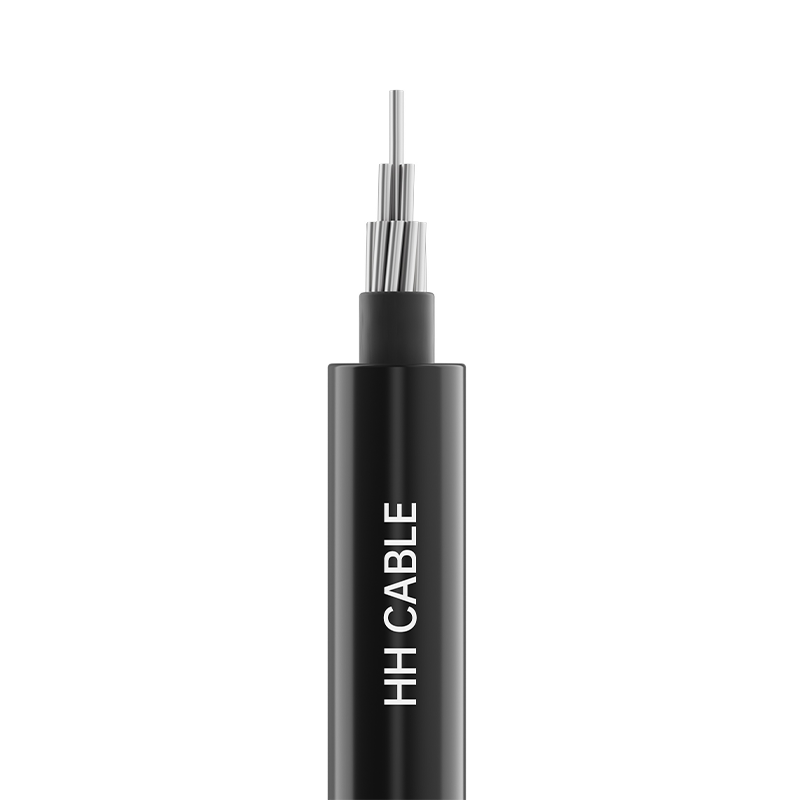

Cabo isolado aéreo de 10kV

Nome do produto: cabo isolado aéreo de 10kV

1-Padrões de implementação

GB/T14049-2008

Modelo de 2 produtos

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, etc.

3- Nível de tensão

10kV

4-Especificações do produto

Número de núcleos

Especificação

Condutor de cobre

Condutor de alumínio ou liga de alumínio

1

10mm2 ~400mm2

10mm2 ~400mm2

3

25mm2 ~400mm2

25mm2 ~400mm2

3K (A) ou 3K (B)

25mm2 ~400mm2

K 25 mm 2 ~120 mm 2

25mm2 ~400mm2

K 25 mm 2 ~120 mm 2

Nota 1: K é o fio trançado de suporte de carga. De acordo com os requisitos técnicos de engenharia, a seção transversal especificada na tabela pode ser selecionada para corresponder à seção transversal do condutor correspondente.

Quando o vão da torre é maior e são necessários cabos de rolamento adicionais, tais cabos de rolamento não são incluídos na estrutura do cabo

Nota 2: (A) indica fio trançado de aço e (B) indica fio trançado de liga de alumínio.

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor redondo compactado (cobre ou alumínio ou liga de alumínio)

Maestro shield (if any)

Materiais semicondutores reticulados ou não reticulados

Isolamento

Material de isolamento de polietileno de alta densidade ou polietileno reticulado resistente às intempéries

Isolamento shield (if any)

Material semicondutor removível reticulado

6-Identificação do isolamento

Isolamento coloring identification:

A cor do isolamento é preta ou natural. A sequência de fases do isolamento do cabo de três núcleos é identificada por cristas, ou seja, a fase A possui uma crista, a fase B possui duas cristas, a fase C possui três cristas, etc., ou de acordo com a necessidade do cliente. O núcleo neutro é marcado com um método de marcação diferente do acima.

7-Requisitos especiais de desempenho

Resistência às intempéries, resistência aos raios UV, etc.

8- Características de aplicação do cabo

8.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal:

Polietileno de alta densidade: 75°C; polietileno reticulado: 90°C.

8.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é: isolamento de polietileno de alta densidade: 150°C; isolamento em polietileno reticulado: 250°C.

8.3 A temperatura de instalação do cabo não deve ser inferior a -20°C

8.4 Raio de curvatura mínimo para instalação de cabos:

Cabo unipolar: não inferior a 20 vezes o diâmetro externo do cabo;

Cabo multipolar: não inferior a 15 vezes o diâmetro externo do cabo.

Os cabos isolados aéreos de 8.510kV são amplamente utilizados na construção e atualização de redes elétricas urbanas e rurais para substituir os condutores desencapados tradicionais, reduzir o risco de choque elétrico, melhorar a segurança, atender às necessidades de embelezamento urbano, evitar o impacto de condutores desencapados na paisagem e alcançar o efeito de "rede elétrica invisível".

8.5.1 Ao instalar cabos aéreos leves e com isolamento fino, deve-se manter uma certa distância das árvores. Quando os cabos estão em operação, apenas é permitido o contato de curto prazo entre os cabos e as árvores.

8.5.2 Ao instalar cabos com isolamento natural suspensos, deve-se manter uma certa distância das árvores. Quando os cabos estão em operação, é permitido o contato frequente entre os cabos e as árvores.

8.5.3 Os demais cabos aéreos isolados de 10kV deverão ser instalados em locais aéreos fixos. Uma certa distância das árvores deve ser mantida durante a instalação. O contato frequente entre os cabos e as árvores é permitido durante a operação. Além disso, cabos isolados aéreos com núcleo de cobre macio devem ser usados ​​como condutor descendente do transformador.
