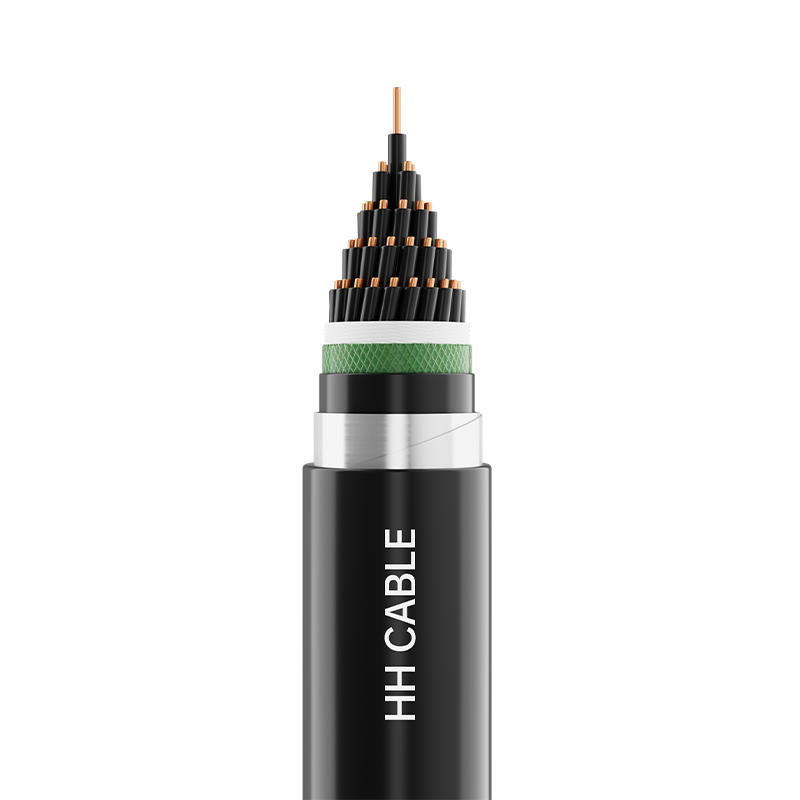

Nome do produto: cabo de controle isolado em PVC 450/750 V

1-Padrões de implementação

GB/T9330-2020

Modelo de 2 produtos

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, etc.

3- Nível de tensão

450/750V

4-Especificações do produto

grade

Modele um

Seção transversal nominal do condutor mm2

0.5

0.75

1.0

1.5

2.5

Número de núcleos

KVV, KVVP e outras séries

2~61

2~19

2-10

KVVP2, KVVP3, KVVP4 e outras séries

4~61

4~19

4-10

KVV22, KVVP2-22 e outras séries

7~61

4~61

4~19

4-10

K VV 32 e outras séries

19~61

7~61

4~19

4-10

KVVR e outras séries

2~61

KVVRP e outras séries

2~61

2~48

Nota: 1. A faixa de especificações de cabos retardadores de chama, cabos resistentes ao fogo e seus cabos combinados é a mesma dos modelos correspondentes mencionados acima.

2. As séries de números de núcleo recomendadas são: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 e 61 núcleos.

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor de cobre sólido Classe 1 ou condutor de cobre trançado redondo Classe 2 ou condutor de cobre macio Classe 5

Camada resistente ao fogo (se houver)

Fita de mica

Isolamento

Material de isolamento de PVC

Preenchimento

Corda de enchimento de malha de polipropileno não higroscópica

Fita para enrolar cabos

Tecido não tecido ou fita de poliéster

Blindagem metálica

Trança de fio de cobre ou embalagem (fita de cobre ou fita plástica de cobre ou fita plástica de alumínio)

Bainha interna (se houver)

Fita em relevo de polipropileno ou material de bainha (cloreto de polivinila ou polietileno)

Manga de isolamento (se houver)

Material da bainha de PVC ou polietileno

Armadura (se houver)

Tira de aço galvanizado ou fio de aço galvanizado

Bainha externa

Material da bainha de PVC ou polietileno

Identificação do núcleo de 6 fios

6.1 Identificação da coloração do isolamento:

6.1.1 Quando isolamento colorido for usado para identificação de núcleos de fios isolados, cada núcleo de fio isolado poderá usar apenas uma cor, exceto a combinação de cores verde/amarelo.

6.1.2 As cores do núcleo de isolamento de qualquer cabo multipolar não podem ser verde e amarelo, que não são cores combinadas.

6.1.2 Para núcleos de fio isolados verde/amarelo, uma cor deve cobrir pelo menos 30% e não mais que 70% da superfície do núcleo de fio isolado, e a outra cor deve cobrir o resto e ser consistente por toda parte.

6.1.4 O espectro de cores preferido para a coloração do isolamento de cabos com cinco núcleos ou menos é o seguinte:

2 núcleos: sem espectro de cores preferido; 3 núcleos: verde/amarelo, azul, marrom ou azul, preto, marrom;

4 núcleos: verde/amarelo, azul, preto, marrom ou azul, preto, marrom, cinza ou laranja;

5 núcleos: verde/amarelo, azul, preto, marrom, cinza ou laranja, ou azul, preto, marrom, cinza, laranja ou outras cores diferentes.

6.1.5 Quando houver requisitos especiais para cromatografia, as partes fornecedoras e demandadas podem negociar e determinar de acordo com as necessidades do cliente.

6.2 Identificação digital do isolamento:

6.2.1 Cabos com sete ou mais núcleos devem ser identificados por números. O isolamento deve ser da mesma cor e organizado numericamente da camada interna para a camada externa em ordem natural, começando com o núcleo isolado nº 1 (recomenda-se isolamento preto com letras brancas), exceto para o núcleo isolado verde/amarelo (se houver).

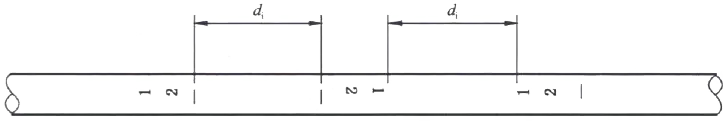

6.2.2 Quando o sinal for composto por um único número, deverá ser acrescentada uma linha horizontal abaixo do número. Quando o sinal for composto por dois números, eles devem ser dispostos verticalmente e uma linha horizontal deve ser adicionada abaixo do último número. O intervalo di entre dois grupos adjacentes de números não deve ser superior a 50 mm. A disposição dos sinais de identificação digital é mostrada na figura abaixo:

7-Cor da bainha

Preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, resistente ao fogo, resistente a cupins, resistente a roedores, resistente a UV, resistente a baixas temperaturas, resistente a óleo mineral, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é de 70°C.

9.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é 160°C.

9.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.4 Raio de curvatura mínimo para instalação de cabos:

9.4.1 Cabo de estrutura macia:

O raio de curvatura não deve ser inferior a 6 vezes o diâmetro externo do cabo.

9.4.2 Cabos não blindados:

O raio de curvatura não deve ser inferior a 6 vezes o diâmetro externo do cabo.

9.4.3 Cabos blindados e com blindagem metálica:

O raio de curvatura não deve ser inferior a 12 vezes o diâmetro externo do cabo.

9.5 Este cabo é amplamente utilizado em sistemas de circuitos de controle, transmissão de sinal, monitoramento e proteção com tensão nominal de 450/750 V e abaixo para garantir a operação segura, estável e eficiente de sistemas elétricos. Ele pode ser instalado fixamente e usado em ambientes internos, externos ou diretamente enterrado em tubos de cabos e valas de cabos.
