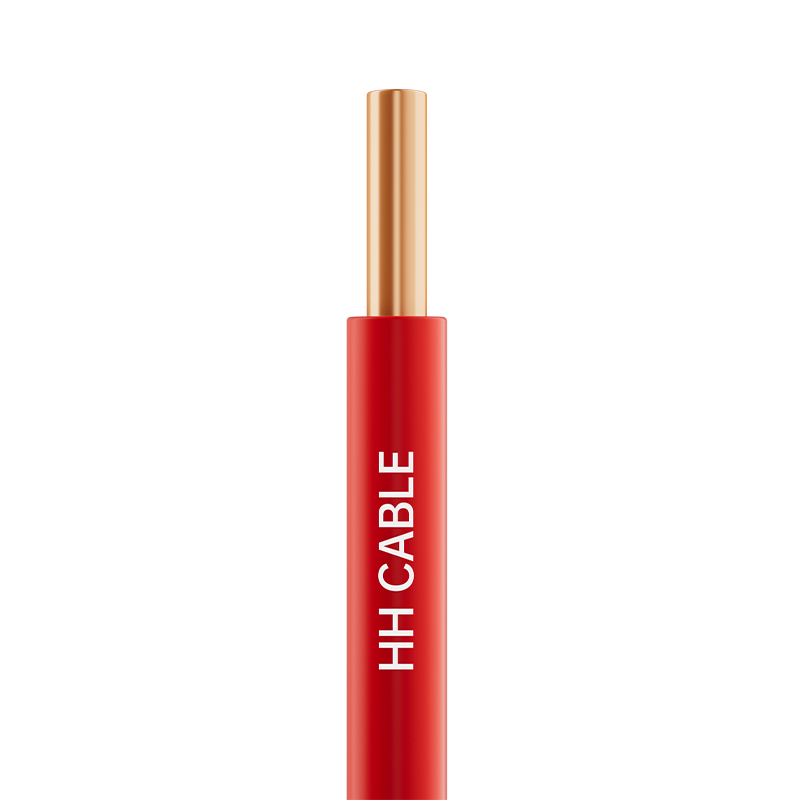

450-750V e abaixo de cabos, fios e cabos isolados em PVC

Nome do produto: 450-750V e abaixo de cabos, fios e cabos isolados em PVC

1-Padrões de implementação

GB/T5023-2008, JB/T8734-2016

Modelo de 2 produtos

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, etc.

3- Nível de tensão

450/750 V, 300/500 V, 300/300 V

Categoria de 4 especificações

Nível de tensão

modeloo

Especificação

450/750V

60227 IEC 01(BV)

1,5mm2 ~400mm2

BLV

2,5mm2 ~400mm2

60227 IEC 0 2 (RV)

1,5 mm2~240 mm2

BVR

2,5 mm2~185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2~1,0 mm2

BV

0,75 mm2~1,0 mm2

60227 IEC 06(RV)

0,5 mm2~1,0 mm2

300/500V

BVV

0,75 mm2~185 mm2

BLVV

2,5 mm2~185 mm2

Nível de tensão

modeloo

Número de núcleos

Especificação

300/500V

BVVB

2-3

0,75mm2 ~10mm2

BLVVB

2-3

2,5 mm 2 ~10 mm 2

300/500V

60227 IEC 53 (Trailer V)

2-5

0,75mm2 ~2,5mm2

300/500V

RV V

2

1,5 mm 2 ~6 mm 2

3-5

4mm2 ~6mm2

6~37

0,5mm2 ~2,5mm2

300/300 V

60227 IEC 52 (RVV)

2-3

0,5mm2 ~0,75mm2

300/300 V

RVS

2

0,5mm2 ~4mm2

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutores redondos compactados ou não compactados (cobre ou alumínio ou liga de alumínio), condutores de cobre - Classe 1, Classe 2, Classe 5; condutores de alumínio - Classe 1, Classe 2

Camada resistente ao fogo (se houver)

Fita de mica

Isolamento

Material de isolamento de PVC

Preenchimento (se houver)

Corda de enchimento reticulada de polipropileno não higroscópico

Fita adesiva para enrolar cabos (se houver)

Tecido não tecido ou fita de poliéster

Bainha externa (se houver)

Composto de revestimento de PVC

Identificação do núcleo de 6 fios

6.1 Identificação da coloração do isolamento:

6.1.1 Quando isolamento colorido for usado para identificação de núcleos de fios isolados, cada núcleo de fio isolado poderá usar apenas uma cor, exceto a combinação de cores verde/amarelo.

6.1.2 As cores do núcleo de isolamento de qualquer cabo multipolar não podem ser verde e amarelo, que não são cores combinadas.

6.1.2 Para núcleos de fio isolados verde/amarelo, uma cor deve cobrir pelo menos 30% e não mais que 70% da superfície do núcleo de fio isolado, e a outra cor deve cobrir o resto e ser consistente por toda parte.

6.1.4 O espectro de cores preferido para a coloração do isolamento de cabos com cinco núcleos ou menos é o seguinte:

1 núcleo e 2 núcleos: sem preferência por espectro de cores;

3 núcleos: verde/amarelo, azul, marrom ou marrom, preto, cinza;

4 núcleos: verde/amarelo, marrom, preto, cinza ou azul, marrom, preto, cinza;

5 núcleos: verde/amarelo, azul, marrom, preto, cinza ou azul, marrom, preto, cinza, preto.

6.1.5 Quando houver requisitos especiais para cromatografia, as partes fornecedoras e demandadas podem negociar e determinar de acordo com as necessidades do cliente.

6.2 Identificação digital do isolamento:

6.2.1 Cabos com seis ou mais núcleos devem ser identificados por números. O isolamento deve ser da mesma cor e organizado numericamente em ordem natural da camada interna para a camada externa começando com o núcleo isolado No. 1 (recomenda-se isolamento preto com letras brancas), exceto para o núcleo isolado verde/amarelo (se houver).

6.2.2 Quando o sinal for composto por um único número, deverá ser acrescentada uma linha horizontal abaixo do número. Quando o sinal for composto por dois números, eles devem ser dispostos verticalmente e uma linha horizontal deve ser adicionada abaixo do último número. O intervalo di entre dois grupos adjacentes de números não deve ser superior a 50 mm. A disposição dos sinais de identificação digital é mostrada na figura abaixo:

7-Cor da bainha

Branco, preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, resistente ao fogo, resistente a cupins, resistente a roedores, resistente a UV, resistente a baixas temperaturas, resistente a óleo mineral, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é de 70°C.

9.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é 160°C.

9.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.4 Raio de curvatura mínimo para instalação de cabos:

O raio mínimo de curvatura dos cabos com diâmetro externo inferior a 25 mm: não inferior a 4 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo dos cabos com diâmetro externo maior ou igual a 25 mm: não inferior a 6 vezes o diâmetro externo do cabo.

9.5 Esta série de fios e cabos isolados em PVC tem uma tensão máxima de 450/750 V e é amplamente utilizada em ambientes residenciais, comerciais e industriais para iluminação elétrica e fiação interna, eletrodomésticos, equipamentos elétricos, instrumentação, equipamentos de controle, equipamentos eletrônicos e dispositivos automáticos. Os métodos de instalação incluem fiação fixa, interna ou externa, ou embutida em conduítes ou sistemas fechados semelhantes.
