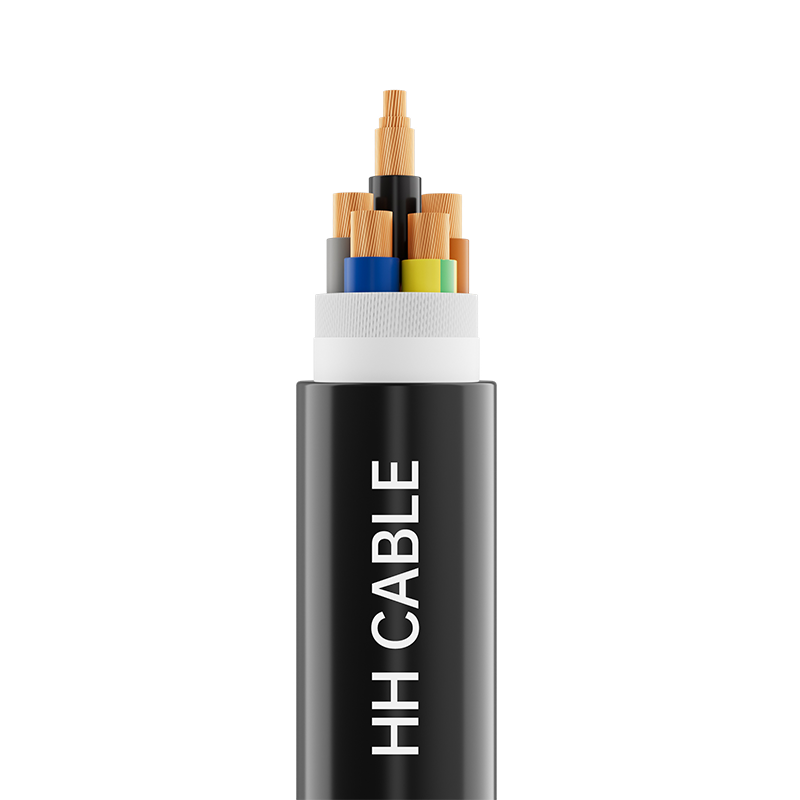

Fios e cabos ecológicos para fiação fixa de 450-750V e abaixo

Nome do produto: Fios e cabos ecológicos para fiação fixa de 450-750V e abaixo

1-Padrões de implementação

Q/320282DJD006-2021

Modelo de 2 produtos

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, etc.

3- Nível de tensão

450/750 V, 300/500V, 300/300 V

Categoria de 4 especificações

Nível de tensão

modeloo

Especificação

450/750V

WDZ-BYJ, WDZ-BY, etc.

1,5mm2 ~400mm2

WDZ-BYJR, WDZ-BYR, etc.

1,5mm2 ~240mm2

WDZ-RYJ, WDZ-RY, etc.

1,5mm2 ~240mm2

300/500V

WDZ-BYJ, WDZ-BY, etc.

0,5mm2 ~1,0mm2

WDZ-RY, WDZ-RY, etc.

0,5mm2 ~1,0mm2

300/500V

WDZ-BYJYJ, WDZ-BYJY, etc.

0,75 mm2~10 mm2

Nível de tensão

modeloo

Número de núcleos

Especificação

300/500V

WDZ-RYJYJB, WDZ-RYYB, etc.

2

0,75mm2 ~1,0mm2

300/500V

WDZ-RYJYJ, WDZ-RYJY, etc.

2-5

0,75mm2 ~2,5mm2

300/300V

WDZ-RYJSP, WDZ-RYSP, etc.

2

0,5mm2 ~6mm2

300/300V

WDZ-RYJS, WDZ-RYS, etc.

2

0,5mm2 ~6mm2

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor de cobre sólido Classe 1 ou condutor de cobre trançado redondo Classe 2 ou condutor de cobre macio Classe 5

Camada refratária (se houver)

Fita de mica

Isolamento

Polietileno reticulado ou poliolefina ou material de isolamento de poliolefina reticulada

Preenchimento (se houver)

Corda de enchimento de malha de polipropileno não higroscópica

Fita adesiva para enrolar cabos (se houver)

Fita de baixa fumaça e zero halogênio ou fita de fibra de vidro ou fita de poliéster

Blindagem metálica (se houver)

Trança de fio de cobre

Bainha externa (se houver)

Material de bainha de poliolefina ou poliolefina reticulada

Identificação do núcleo de 6 fios

6.1 Identificação da coloração do isolamento:

6.1.1 Quando isolamento colorido for usado para identificação de núcleos de fios isolados, cada núcleo de fio isolado poderá usar apenas uma cor, exceto a combinação de cores verde/amarelo.

6.1.2 As cores do núcleo de isolamento de qualquer cabo multipolar não podem ser verde e amarelo, que não são cores combinadas.

6.1.2 Para núcleos de fio isolados verde/amarelo, uma cor deve cobrir pelo menos 30% e não mais que 70% da superfície do núcleo de fio isolado, e a outra cor deve cobrir o resto e ser consistente por toda parte.

6.1.4 O O espectro de cores preferido para a coloração do isolamento de cabos com cinco núcleos ou menos é o seguinte:

1 núcleo e 2 núcleos: sem preferência por espectro de cores;

3 núcleos: verde/amarelo, azul, marrom ou marrom, preto, cinza;

4 núcleos: verde/amarelo, marrom, preto, cinza ou azul, marrom, preto, cinza;

5 núcleos: verde/amarelo, azul, marrom, preto, cinza ou azul, marrom, preto, cinza, preto.

6.1.5 Quando houver requisitos especiais para cromatografia, as partes fornecedoras e demandadas podem negociar e determinar de acordo com as necessidades do cliente.

6.2 Identificação digital do isolamento:

6.2.1 Os núcleos de isolamento dos cabos com mais de dois núcleos também poderão ser identificados por números. O isolamento deve ser da mesma cor e disposto em ordem natural da camada interna para a camada externa começando pelo núcleo de isolamento nº 1 (recomenda-se imprimir números brancos no isolamento preto), exceto para o núcleo de isolamento verde/amarelo (se houver).

6.2.2 Quando o sinal for composto por um único número, deverá ser acrescentada uma linha horizontal abaixo do número. Quando o sinal for composto por dois números, eles devem ser dispostos verticalmente e uma linha horizontal deve ser adicionada abaixo do último número. O intervalo di entre dois grupos adjacentes de números não deve ser superior a 50 mm. A disposição dos sinais de identificação digital é mostrada na figura abaixo:

7-Cor da bainha

Preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, resistente ao fogo, resistente a cupins, resistente a roedores, resistente a UV, resistente a baixas temperaturas, resistente a óleo mineral, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal é: isolamento de poliolefina: 70°C; isolamento de polietileno reticulado ou isolamento de poliolefina reticulada: 90°C .

9.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é: poliolefina: 160°C; isolamento de polietileno reticulado ou isolamento de poliolefina reticulada: 250°C.

9.3 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.4 Raio de curvatura mínimo para instalação de cabos:

O raio mínimo de curvatura dos cabos com diâmetro externo inferior a 25 mm: não inferior a 4 vezes o diâmetro externo do cabo;

O raio de curvatura mínimo dos cabos com diâmetro externo maior ou igual a 25 mm: não inferior a 6 vezes o diâmetro externo do cabo.

9.5 Esta série especifica fios e cabos ecológicos para fiação com tensão máxima de 450/750V. Eles são amplamente utilizados em áreas com altos requisitos ambientais e de segurança, como trânsito ferroviário, aeroportos, prédios altos, shopping centers e hospitais, para iluminação elétrica e fiação interna, eletrodomésticos, equipamentos elétricos, instrumentos e medidores, equipamentos de controle, equipamentos eletrônicos e dispositivos automáticos. Os métodos de instalação incluem fiação fixa, instalação interna ou externa ou incorporação em conduítes ou sistemas fechados semelhantes.
