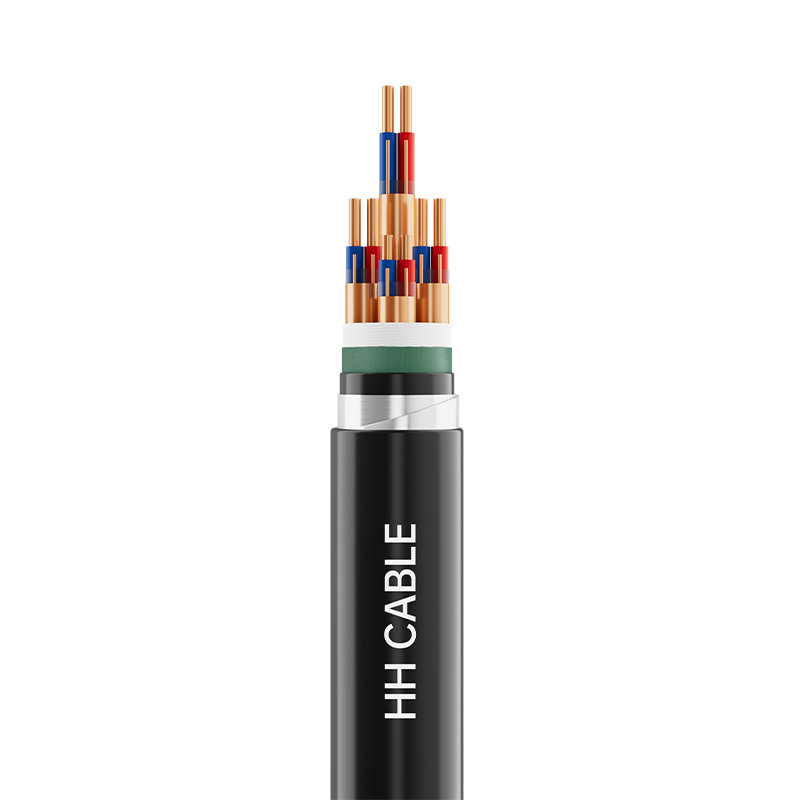

Cabos de computador e instrumento 300-500V

Nome do produto: Cabos de computador e instrumento 300-500V

1-Padrões de implementação

TICW 6-2009、BS5308

Modeloo de 2 produtos

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, etc.

3- Nível de tensão

300/500 V

4-Especificações do produto

grade

Model

Seção transversal nominal do condutor mm2

Estrutura dos componentes de cabeamento

Grupo Lane

Grupo de três linhas

Grupo de quatro fios

Isolamento de polietileno, isolamento de cloreto de polivinila, isolamento de polietileno reticulado, isolamento de poliolefina sem halogênio e com baixo teor de fumaça

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Isolamento de borracha de silicone

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Isolamento fluoroplástico

0,5, 0,75, 1,0

1~19

1~10

-

1,5, 2,5

1~10

1~10

-

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor de cobre sólido Classe 1 ou condutor de cobre trançado redondo Classe 2 ou condutor de cobre macio Classe 5

Camada resistente ao fogo (se houver）

Fita de mica

Isolamento

Cloreto de polivinila ou polietileno ou polietileno reticulado ou poliolefina sem halogênio e com baixo teor de fumaça

Fita de par trançado, grupo ou estrela (se disponível)

Fita de poliéster ou tecido não tecido

Blindagem individual (se houver)

Trança de fio de cobre ou (fita de cobre ou fita plástica de cobre ou fita plástica de alumínio) ou embalagem de fita plástica de alumínio e blindagem composta de trança de fio de cobre

Preenchimento

Corda de enchimento reticulada de polipropileno não higroscópico

Fita para enrolar cabos

Tecido não tecido ou fita de poliéster

Blindagem geral (se houver)

Trança de fio de cobre ou (fita de cobre ou fita plástica de cobre ou fita plástica de alumínio) ou embalagem de fita plástica de alumínio e blindagem composta de trança de fio de cobre

Bainha interna ou manga de isolamento (se houver)

Cloreto de polivinila (PVC), polietileno (PE) ou composto de revestimento de poliolefina sem halogênio e com baixa emissão de fumaça

Armadura (se houver)

Tira de aço galvanizado ou fio de aço galvanizado

Bainha externa

Cloreto de polivinila ou polietileno ou poliolefina sem halogênio e com baixo teor de fumaça

Identificação do núcleo de 6 fios

Os componentes do cabo são identificados pela coloração do isolamento e cores diferentes são usadas para distinguir os fios dentro dos pares (grupos). Diferentes espectros de cores, faixas de cores ou números podem ser usados para distinguir e identificar os grupos de fios ou de acordo com os requisitos do cliente.

7-Cor da bainha

Preto ou conforme a necessidade do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, resistente ao fogo, baixo teor de fumaça e livre de halogênio, à prova de cupins, à prova de roedores, resistente a UV, resistente a óleo mineral, etc.

9- Características de aplicação do cabo

9.1 A temperatura nominal máxima de longo prazo permitida para o condutor do cabo durante a operação normal:

Isolamento em PVC, isolamento em polietileno, isolamento em poliolefina sem halogéneos com baixo teor de fumo: 70°C; isolamento em polietileno reticulado: 90°C.

9.2 A temperatura de instalação do cabo não deve ser inferior a 0 ℃

9.3 Raio de curvatura mínimo para instalação de cabos:

Para cabos não blindados ou cabos flexíveis blindados trançados com fio de cobre: o raio de curvatura não deve ser inferior a 6 vezes o diâmetro externo do cabo;

Cabos com fita de cobre ou blindagem de fita cobre-plástica ou blindagem de fita alumínio-plástica ou blindagem de fita de aço ou blindagem de fio de aço:

O raio de curvatura não deve ser inferior a 12 vezes o diâmetro externo do cabo.

9.4 Este cabo é amplamente utilizado em sistemas de instrumentação e controle de automação industrial (ICS), sistemas de controle distribuído (DCS) e controladores lógicos programáveis (PLC) com tensão nominal de 300/500V. Como uma linha de conexão entre computadores eletrônicos, instrumentos de automação industrial, sensores e atuadores, permite o controle automático de sistemas de sinais analógicos e digitais, como detecção, controle, alarme e intertravamento, e transmite sinais analógicos e digitais, como detecção, controle, intertravamento e alarme para variáveis de processo em equipamentos de produção. Possui excelente resistência à interferência de campo magnético, interferência eletrostática e é resistente a danos causados por insetos e pássaros. Pode ser instalado em ambientes internos, externos, diretamente enterrados ou em eletrodutos e valas.
