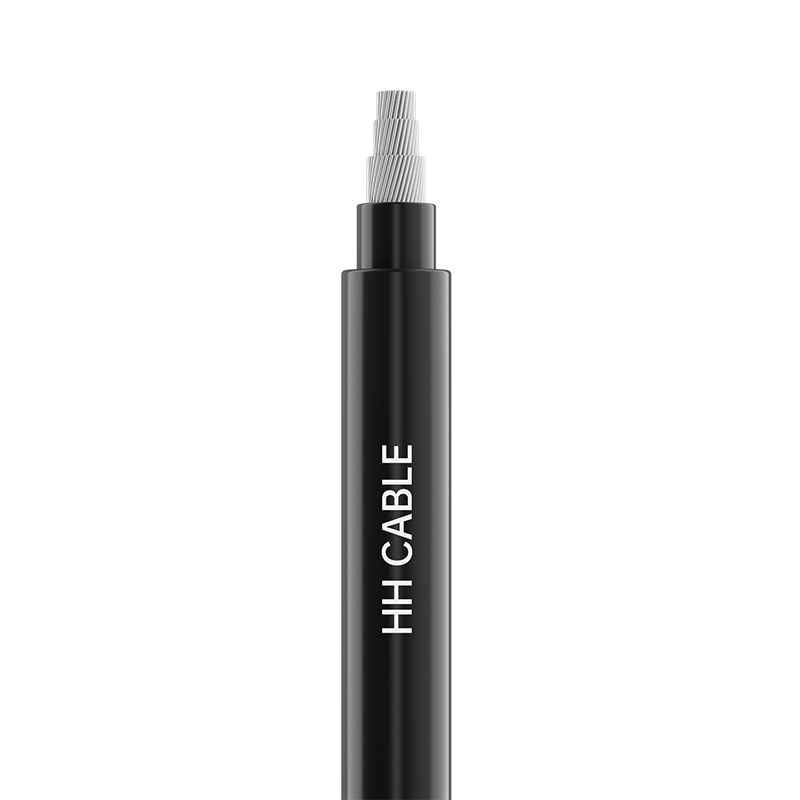

Cabos Solares Fotovoltaicos (Normas EN)

Nome do produto: Cabo Solar Fotovoltaico (Padrão EN)

1-Padrões de implementação

EN 50618:2014

Modelo de 2 produtos

H1Z2Z2-K

3- Nível de tensão

CA:1/1kV;CC:1,5kV

4-Especificações do produto

Número de núcleos

Especificação

1

1,5~35

5- Descrição da estrutura do cabo

Estrutura do cabo

Descrição dos materiais

Maestro

Condutor de cobre estanhado classe 5

Camada de isolamento (se houver)

fita sem halogênio com baixo teor de fumaça

Isolamento

Poliolefina reticulada

Camada de isolamento (se houver)

fita sem halogênio com baixo teor de fumaça

Bainha externa (se houver)

Poliolefina reticulada

Identificação do núcleo de 6 fios

Isolamento color identification: black or red or white or as per customer's requirements

7-Cor da bainha

Preto ou conforme a exigência do cliente

8-Requisitos especiais de desempenho

Grau A/B/C retardador de chama, baixo teor de fumaça e livre de halogênio, resistente a UV, resistente ao frio, resistente ao ozônio, resistente às intempéries, etc.

9- Características de aplicação do cabo

9.1 Temperatura máxima do condutor durante a operação do cabo: 120°C.

9.2 A temperatura máxima permitida do condutor do cabo durante curto-circuito (duração não superior a 5 segundos) é 250°C.

9.3 Temperatura operacional: -40 °C a 90 °C

9.4 A temperatura de instalação do cabo não deve ser inferior a -15°C

9.5 Raio mínimo de curvatura da instalação do cabo: não inferior a 4 vezes o diâmetro externo do cabo;

9.6 Usado principalmente para transmitir energia CC gerada por painéis fotovoltaicos e é amplamente utilizado para interconectar módulos fotovoltaicos e caixas combinadoras CC. Também é utilizado para outras conexões em sistemas fotovoltaicos ou sistemas similares de geração de energia. É adequado para instalações fixas externas e internas.
